Palan électrique à chaîne GIS GP250 de 100 à 630 kg
Conception et essais conformes à : EN 14492-2
Aperçu 3D Faites glisser pour faire pivoter · faites défiler pour zoomer
Retour au catalogue

Palan électrique à chaîne GIS GP 100–6 300 kg

Racine SKU : GIS-GP | Marché : BE | Langue : fr
Prix Configurez votre palan ci-dessous — le prix, le poids et les frais d’expédition sont actualisés en temps réel selon vos choix.

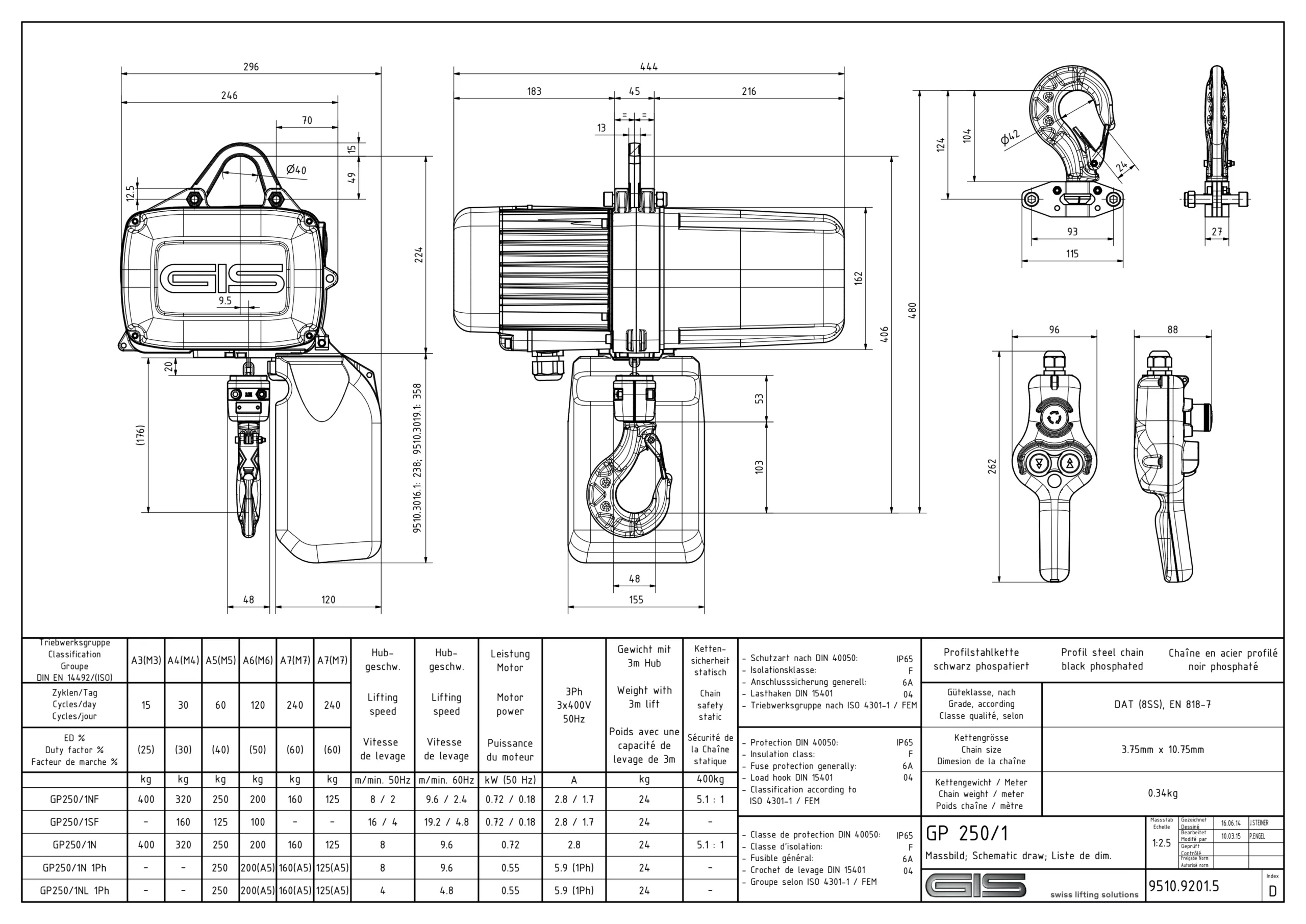

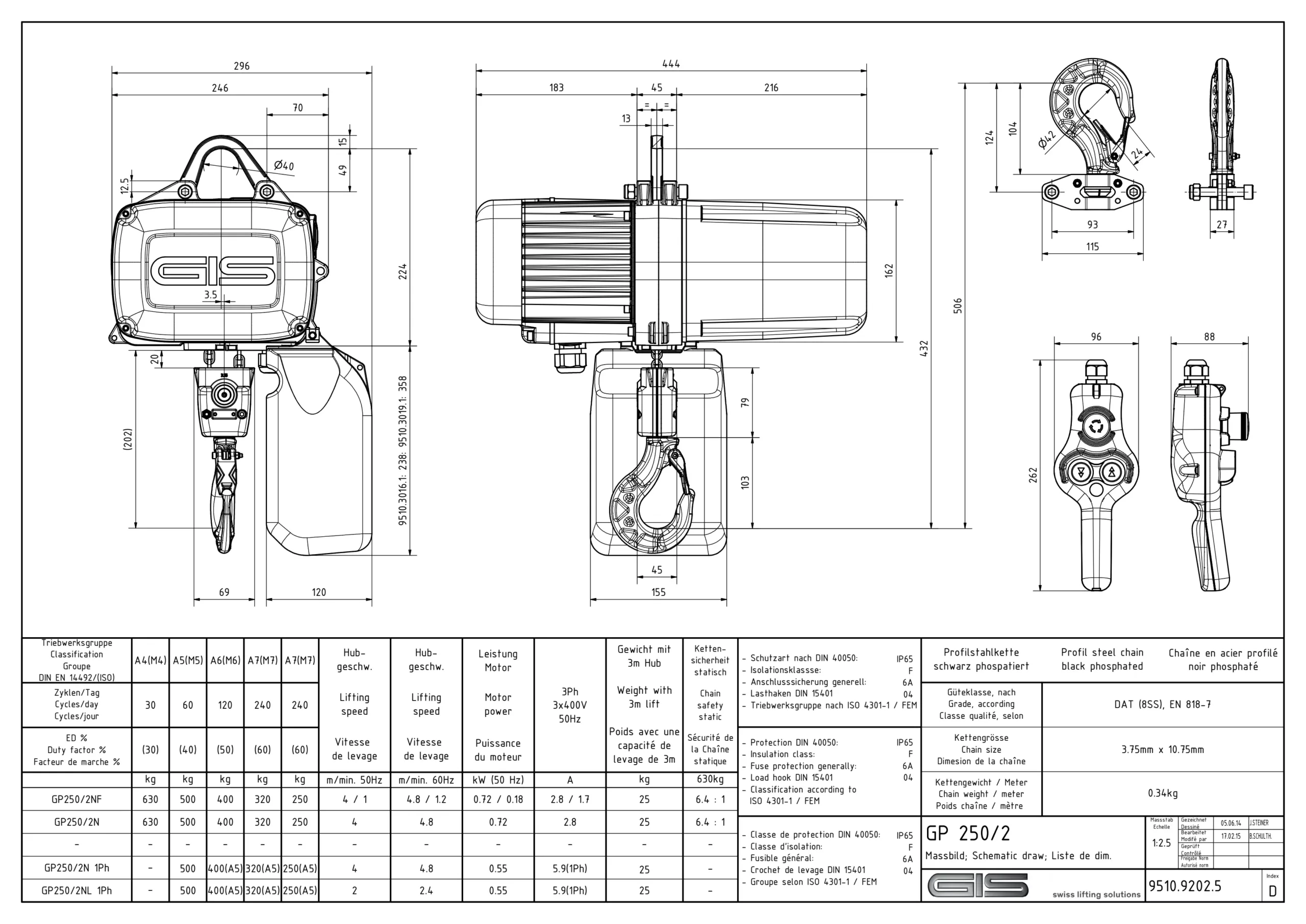

Documentation technique Brochure Dépliant Questionnaire Notice d'utilisation Déclaration CE Bac à chaîne Plan GP250/1 Plan GP250/2 Pièces détachées
Catégories : Palans électriques à chaîne
Étiquettes : Palans électriques, Grues d’atelier
Tarification dégressive — économisez jusqu’à 12% La remise est calculée automatiquement sur le sous-total du panier.
QuantitéRemise
1 unité —
2 −3%
3–4 −5%
5–9 −8%
10+ −12%

+3% de remise groupée lorsque cette commande combine des articles d’au moins deux catégories de produits (p. ex. un palan + une potence de levage). Avec la tarification dégressive, les économies totales peuvent atteindre 15%.

Configurez votre palan

Sélectionnez la capacité, la portée et les options. Le prix, le poids et les frais d’expédition sont mis à jour en temps réel.

Étape 0 — obligatoire

Comment utiliserez-vous ce palan ?

Choisissez l’option la plus proche de votre utilisation. Chaque classe de service possède sa propre plage de capacité : plus l’utilisation est intensive, plus la charge nominale est faible. La sélection d’une classe inférieure à votre utilisation réelle annule la garantie du fabricant et entraîne un risque de défaillance du moteur. En cas de doute, choisissez la classe maximale prévue : c’est le palan dont vous avez réellement besoin.

1 Capacité de levage — kg
2 Hauteur de levée — m
3 Alimentation électrique

Le triphasé ​400 V est le standard d’atelier. Utilisez le monophasé 230 V pour les sites dépourvus d’alimentation triphasée. Les profils de vitesse NF et SF sont uniquement disponibles avec une alimentation triphasée.

4 Vitesse de levage

La vitesse unique (N) correspond au palan standard à 8 m/min. La vitesse lente (NL) réduit la vitesse de moitié pour un positionnement plus précis. NF offre une commande à deux vitesses. SF double la vitesse, mais réduit la capacité de moitié.

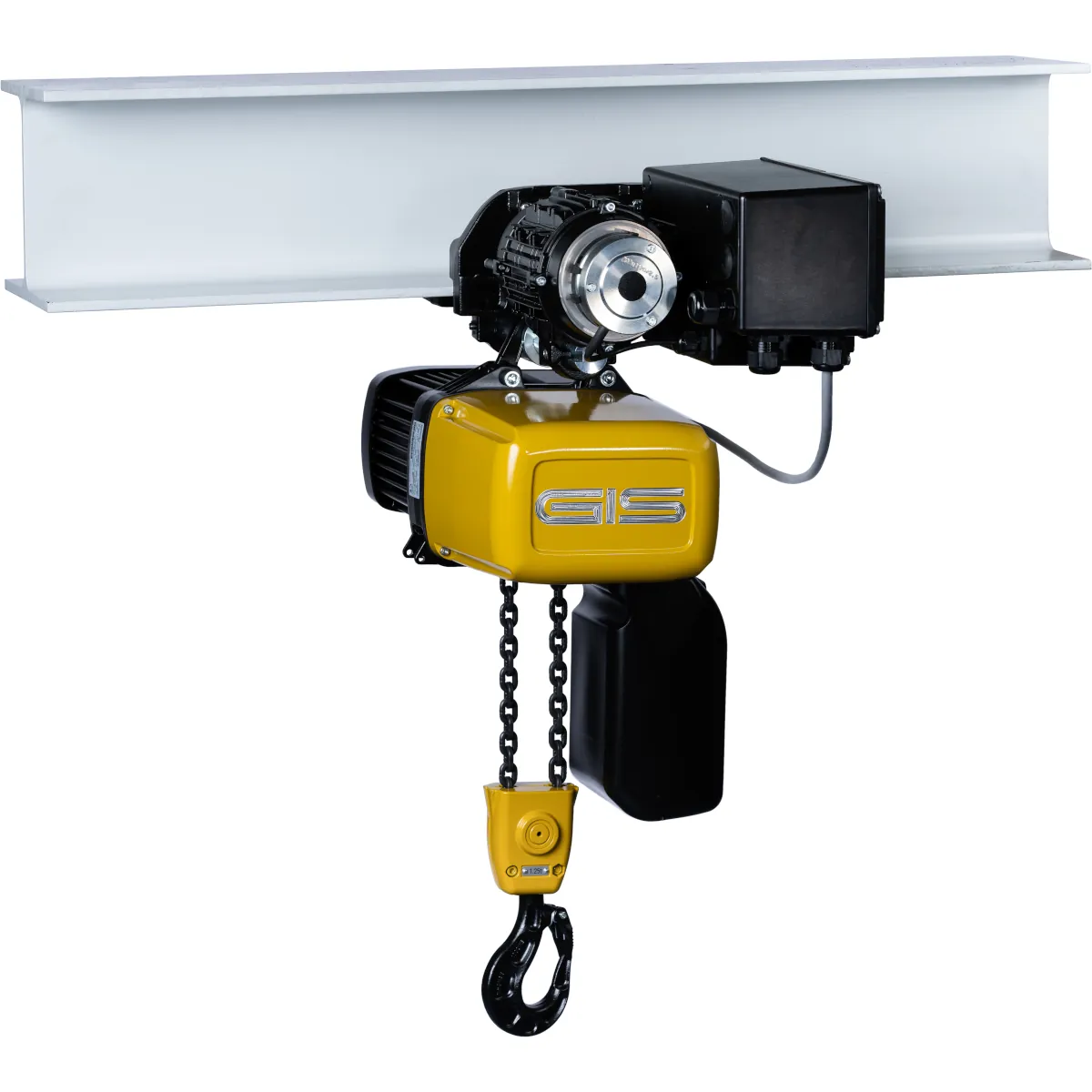

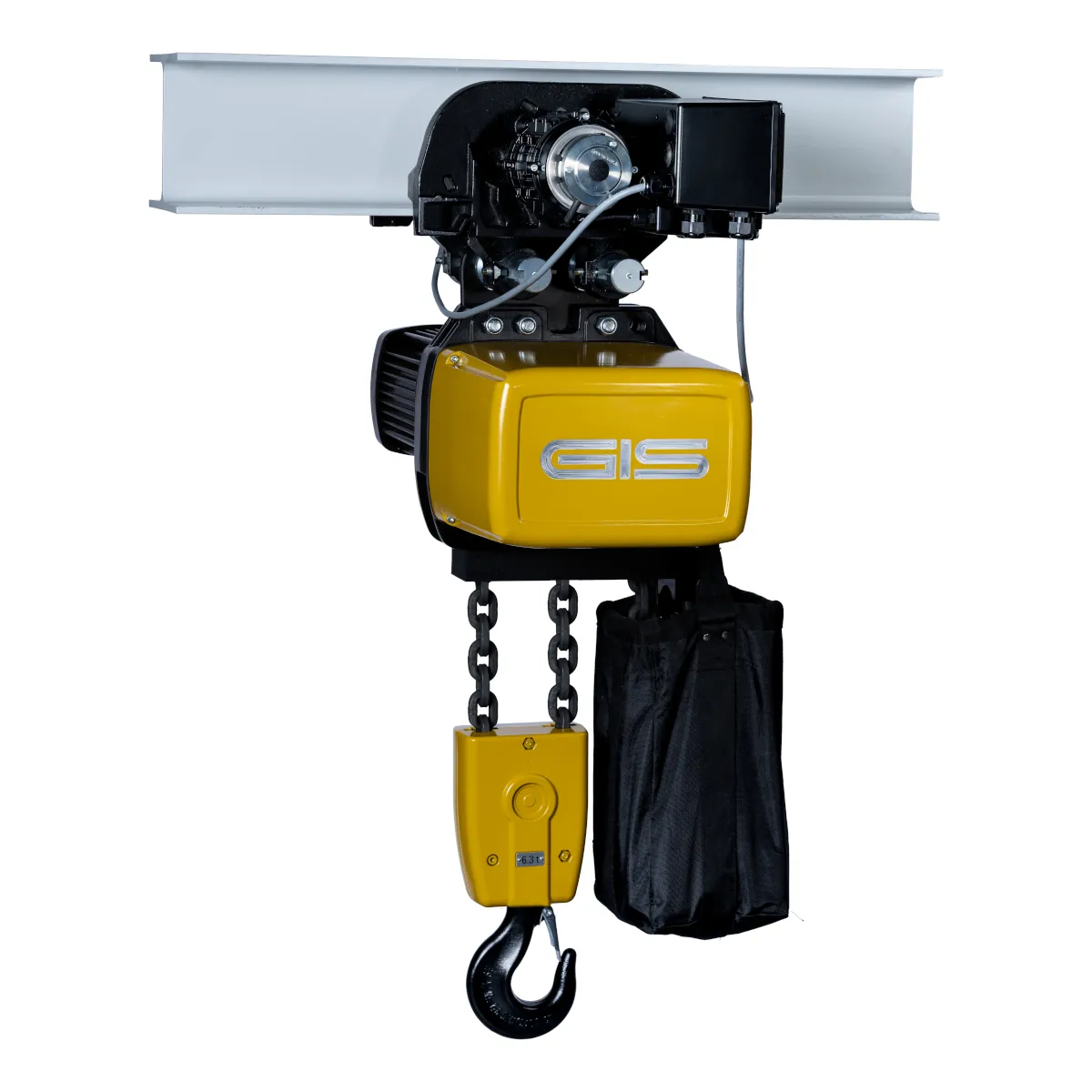

5 Chariot de suspension (GHF / GMF)

Chariot de suspension GIS en option permettant de déplacer le palan le long d'une poutre en I. GHF est manuel (à poussée) ; GMF est motorisé. Lorsqu'un chariot est ajouté, le palan doit être monté par œillet (règle technique GIS) ; l'option de suspension par crochet n'est donc plus disponible. Les prix du GMF motorisé incluent le câble de connexion GMF-GP obligatoire (CHF 21).

6 Largeur d’aile (largeur de la poutre)

Largeur de la semelle de la poutre en I / du monorail sur laquelle roule le chariot. Les plages standard sont expédiées départ usine sans supplément ; les poutres plus larges peuvent entraîner des frais supplémentaires pour la fixation de boulons de support ou d’un contrepoids. Mesurez en millimètres la semelle (rebord horizontal supérieur) de votre poutre.

7 Suspension

La suspension par anneau de levage est la fixation fixe standard. La suspension par crochet vous permet de déplacer le palan d’un chariot porte-palan à un autre sans refaire le câblage.

8 Bac / conteneur à chaîne

Le bac à chaîne recueille la chaîne détendue lors de la montée. Choisissez le matériau — nous installons automatiquement le plus petit modèle de bac GIS pouvant contenir la longueur de chaîne configurée.

9 Fin de course à engrenages

Le fin de course à engrenages standard est inclus pour les modèles triphasés. Les doubles arrêts d'urgence ajoutent un second dispositif de coupure redondant. Des fins de course externes sont nécessaires pour les installations de grande hauteur et fonctionnent uniquement avec un bac à chaîne textile.

10 Tension / certification

Les tensions standard UE sont incluses. La tension spéciale couvre les bobinages moteur non standard. L'exécution CSA/CUS ajoute les certifications nord-américaines (60 Hz uniquement).

11 Interrupteur de commande / boîte à boutons pendante

Les variantes premium de la boîte à boutons s’ajoutent à la boîte à boutons standard ; la longueur réelle du câble de commande est sélectionnée à l’étape suivante. Lorsqu’un chariot motorisé GMF est sélectionné, la boîte à boutons comporte automatiquement 4 boutons + ES (règle technique GIS).

12 Longueur du câble de commande

Le câble standard adapté à la hauteur de levée correspond à la longueur du catalogue GIS (2 boutons : hauteur de levée − 1,2 m ; 4 boutons : hauteur de levée − 1 m). Faites glisser le curseur ou saisissez une valeur comprise entre 2 et 60 m si vous avez besoin d'une longueur différente (p. ex. installations à plusieurs niveaux). Les prix par palier du catalogue s'appliquent lorsque votre longueur correspond à la longueur standard pour une hauteur de levée de 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m ; sinon, nous facturons le kit de base + un prix au mètre.

13 Crochet de charge de sécurité

Remplace le crochet de charge standard par un crochet de sécurité (linguet et coefficient de sécurité supérieur). Exigé sur certains sites des secteurs de la construction et du divertissement.

14 Deuxième frein

Ajoute un frein redondant pour une sécurité accrue dans les applications de levage (industrie du spectacle, levage de personnes).

15 Protection thermique

Protection thermique du moteur. Le Klixon est un interrupteur bimétallique qui ouvre physiquement le circuit de commande à la température de coupure ; la PTC est une thermistance qui émet un signal (variante sans déclenchement) ou arrête le moteur (variante avec déclenchement) par l’intermédiaire d’un relais. Il s’agit de circuits alternatifs — choisissez-en un.

16 Compteur de données de fonctionnement

Enregistre les heures / cycles de fonctionnement pour la maintenance prédictive. Nécessite une tension de commande de 42 V (modèles 3-Ph standard).

17 Arrêt en cas de mou de chaîne

Arrête le palan si la chaîne se détend (défaillance du support de charge). Requis pour certaines applications de levage de personnes / applications théâtrales.

18 Radiocommande de sécurité

Boîte à boutons sans fil à 2 boutons avec arrêt d’urgence. 42 V est la tension standard des palans triphasés, et 24 V celle des commandes spéciales à basse tension. Un sélecteur permet à une seule boîte à boutons de commander plusieurs palans.

Besoin d’une offre personnalisée ?

Envoyez-nous vos besoins via le formulaire de devis — ce produit sera prérempli et vous pourrez ajouter d’autres articles à la même demande.

Demander un devis

Palan électrique à chaîne GIS GP 100–6 300 kg

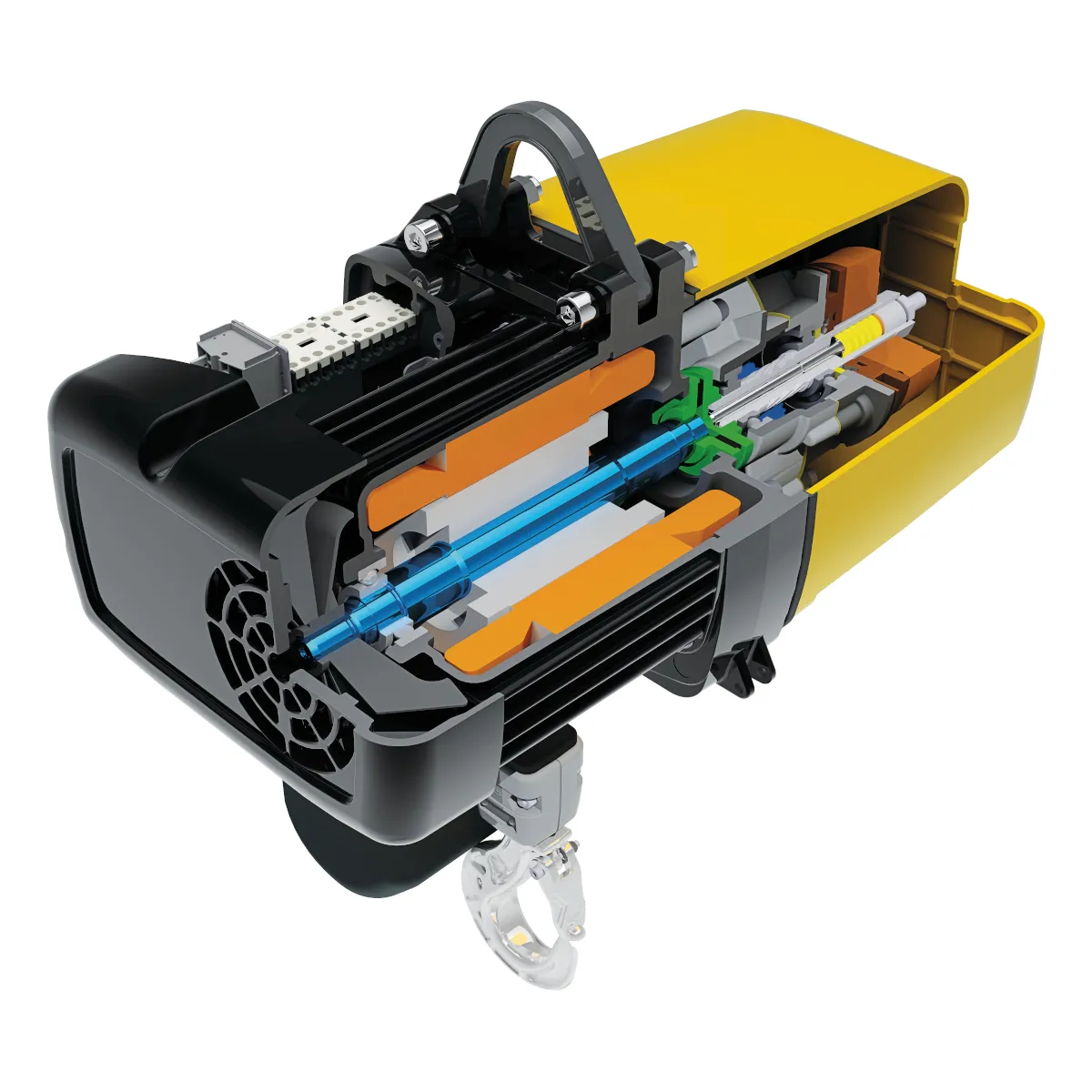

Les palans électriques à chaîne de la série GP présentent une conception simple et ne comportent aucun composant électronique sensible, ce qui réduit le risque d’arrêt de production. Conçus pour un usage intensif, ils sont très silencieux et offrent une durée de vie extrêmement longue. La boîte à boutons ergonomique alimentée en basse tension 42 V permet un travail confortable et sûr. L’entretien est simple, rapide et ne nécessite aucun outil spécial.

Les palans électriques à chaîne GIS sont développés et fabriqués en Suisse depuis plus de 60 ans. Les modèles standard GIS constituent une solution idéale pour de nombreuses applications industrielles de levage. Selon la complexité de l’opération et les conditions du site, des produits GIS spéciaux peuvent être proposés. Une vaste gamme d’accessoires et d’options est disponible. Les palans électriques à chaîne et les chariots GIS satisfont aux exigences de la directive CE relative aux machines ainsi qu’aux normes ISO et EN applicables.



Avantages

  • conçus pour un usage industriel dans les conditions les plus extrêmes
  • garantie de 3 ans sur tous les palans électriques à chaîne GP
  • garantie valable uniquement si les conditions d’utilisation ainsi que les intervalles d’inspection et d’entretien indiqués dans la notice d’utilisation sont respectés
  • moteur triphasé 400 V, 50 Hz
  • indice de protection IP65 de série sur tous les palans à chaîne GP
  • classe d’isolation F
  • plage d’utilisation de −15 °C à +50 °C
  • coefficient de sécurité de la chaîne d’au moins 8:1 (DIN EN 14492 A5, ISO M5)
  • chaîne en acier à profil phosphaté au manganèse, offrant une durée de vie prolongée et de meilleures propriétés de fonctionnement à sec
  • réducteur indépendant à lubrification permanente
  • sécurité et précision de positionnement accrues grâce à une technologie de variateur innovante et à une commande 42 V
  • classifications FEM : A3/M3 (25 % ED), A4/M4 (30 % ED), A5/M5 (40 % ED), A6/M6 (50 % ED), A7/M7 (60 % ED)
  • classification FEM élevée A6/M6 pour une capacité de charge jusqu’à 400 kg et un levage à deux vitesses
  • capacité de levage jusqu’à 60 % supérieure
  • fonctionnement silencieux grâce à un entraînement à 3 vitesses et à un engrenage hélicoïdal
  • assemblage et démontage rapides grâce aux raccordements polygonaux
  • versions triphasées ou monophasées disponibles
  • commande directe, commande spéciale, radiocommande ou variateur de fréquence
  • versions spéciales disponibles : palan électrique à chaîne synchronisé, version à faible hauteur perdue, version anticorrosion et version ATEX
  • chaîne de charge phosphatée noire extrêmement robuste et résistante à l’usure
  • durée de vie prolongée et coûts d’exploitation réduits



Caractéristiques

  • capacité de charge de 100 à 630 kg pour la série GP250
  • hauteur de levée standard de 3 m et longueur du câble de commande de 1,8 m ; la chaîne et le câble peuvent être rallongés selon les exigences du client
  • le variateur permet un positionnement précis de la charge, offre une utilisation simple et nécessite un entretien minimal
  • fins de course pour les positions haute et basse du crochet
  • frein à ressort à courant continu
  • protection contre les surcharges par embrayage à friction réglable, placé hors de la chaîne cinématique de charge
  • carter robuste en aluminium moulé sous pression assurant un refroidissement optimal du palan
  • protection thermique du moteur
  • bac à chaîne en plastique, en toile ou en acier
  • boîte de commande à 2 boutons avec bouton STOP d’arrêt d’urgence
  • suspension supérieure par crochet, facile à installer et à retirer
  • crochet inférieur forgé et pivotant, empêchant la torsion de la chaîne de charge



Livraison

La livraison est organisée selon le projet et la destination. Les délais habituels sont confirmés après validation technique et confirmation de la commande.

  • Mode de transport : expédition sur palette ou en caisse selon les dimensions du modèle.
  • Périmètre : les conditions de livraison et les formalités douanières sont convenues pour chaque pays de destination.
  • Documents : une liste de colisage et les documents d’expédition sont fournis avec chaque envoi.

Les conditions définitives de livraison sont précisées dans l’offre commerciale destinée au marché sélectionné.

Options

  • commande directe ou commande spéciale
  • radiocommande
  • palan à chaîne avec variateur de fréquence
  • tensions d’alimentation et de commande adaptées à tous les pays
  • vitesses spéciales disponibles sur demande
  • utilisation d’une seule main avec commandes intégrées à la poignée
  • crochet de suspension
  • crochet de sécurité pour le verrouillage de la charge
  • fin de course à engrenages avec deux arrêts d’urgence supplémentaires
  • fin de course externe ou fins de course multiples
  • raccordement en parallèle de plusieurs palans à chaîne
  • compteur de données de fonctionnement
  • surveillance de la température pour éviter la surchauffe du moteur
  • desserrage manuel du frein ou frein secondaire
  • bac à chaîne adapté à différentes hauteurs de levée
  • graisse pour engrenages destinée aux basses températures ou à l’industrie agroalimentaire
  • arrêt en cas de mou de chaîne
  • capteur de mesure de charge
  • codeur de mesure de déplacement
